2.25Cr1Mo鋼化學(xué)成分及其發(fā)展和應(yīng)用

2.25Cr1Mo鋼化學(xué)成分及其發(fā)展和應(yīng)用

2.25Cr1Mo鋼的發(fā)展及應(yīng)用

2.25Cr1Mo 鋼最初在上世紀(jì)三十年代國(guó)外開(kāi)發(fā)，是通過(guò)Cr、Mo 元素的固溶強(qiáng)化及第二相沉淀析出強(qiáng)化的低合金耐熱鋼，該鋼具有較高的熱強(qiáng)性和組織穩(wěn)定性，在蒸汽中使用溫度高達(dá)540℃左右，油中使用溫度最高達(dá)600℃，廣泛應(yīng)用于火電鍋爐、石化加氫反應(yīng)器、核電蒸汽發(fā)生器。

在火電鍋爐應(yīng)用領(lǐng)域，2.25Cr1Mo 鋼主要用于制造壁溫在580℃以下的過(guò)熱器管，以及壁溫為570℃以下的集箱和蒸汽管道。

相近的鋼號(hào)A335 P22 和STPA24 多用于制造蒸汽管道，A213 T22 和STBA24 多用于制造過(guò)熱器管，A182F12 用于鍛造閥身和閥座，A387Gr.22 鋼板用于焊接大口徑聯(lián)箱和管道。

1964 年原水電部從聯(lián)邦德國(guó)進(jìn)口了大批大口徑不同壁厚的10CrMo910 無(wú)縫鋼管，開(kāi)始了我國(guó)火力發(fā)電廠使用研發(fā)這種鋼的歷史，并已列入我國(guó)高壓鍋爐無(wú)縫鋼管標(biāo)準(zhǔn)GB5310。

在石化加氫反應(yīng)器應(yīng)用領(lǐng)域，2.25Cr1Mo 鋼最早用于制造加氫反應(yīng)器殼體材料，國(guó)外早在20 世紀(jì)60 年代就展開(kāi)了研發(fā)工作，具有較好的抗氫腐蝕性能，并納入ASME及API 標(biāo)準(zhǔn)體系，1983 年由鋼研院、洛陽(yáng)院、一重、撫順石油三廠、合肥通用所五家組成的聯(lián)合攻關(guān)組也成功研制了2.25Cr1Mo 鋼反應(yīng)器材料和制造工藝。

在鈉冷快堆蒸汽發(fā)生器應(yīng)用領(lǐng)域，國(guó)外已得到廣泛應(yīng)用，但我國(guó)還無(wú)生產(chǎn)制造經(jīng)驗(yàn)。

2.25Cr1Mo鋼化學(xué)成分

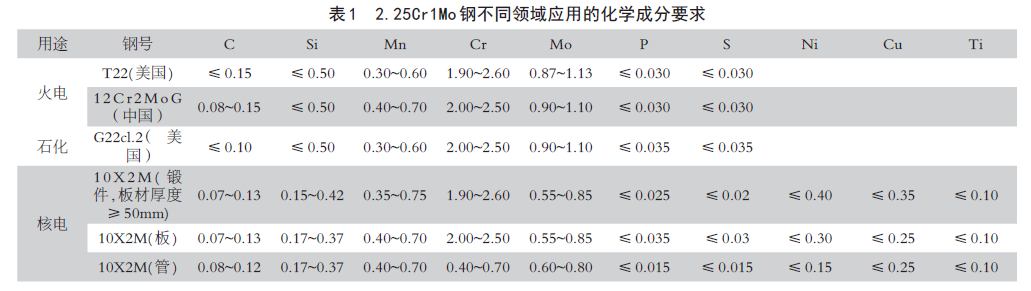

表1 列出了2.25Cr1Mo 鋼在火電鍋爐、石化加氫反應(yīng)器、快堆蒸汽發(fā)生器上應(yīng)用的化學(xué)成分要求。可以看出，2.25Cr1Mo 鋼在不同應(yīng)用領(lǐng)域化學(xué)成分有差異。
