12Cr1MoVG

電站鍋爐主蒸汽管道常用材料之12Cr1MoVG

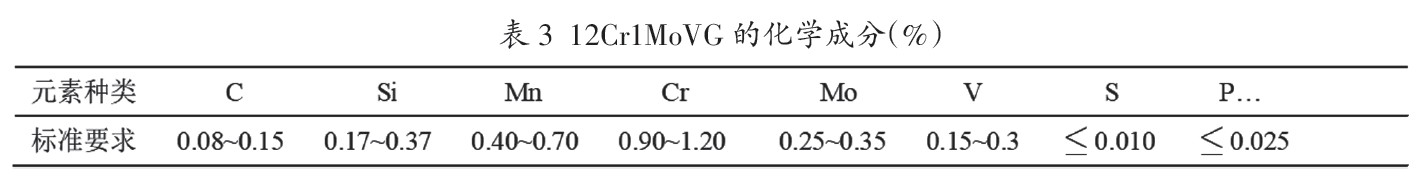

 12Cr1MoVG是12Cr1MoV鋼的無縫鋼管，是一種合金結構鋼，主要適用于計算壁溫不大于565℃的高壓、超高壓、亞臨界電站鍋爐主蒸汽管道。該種鋼的國標與20G、15CrMoG的相同， 為GB5310-2017。標準中對于12Cr1MoVG的交貨熱處理狀態同樣做出了詳細的要求。12Cr1MoVG鋼具體的化學成分如表3 所示。

 由于合金元素的加入，進一步計算該種鋼材的碳當量CE為0.41~0.64。因此，12Cr1MoVG具有與15CrMoG類似較差的焊接性。焊接熱影響區很容易產生冷裂紋。一般來說，在相同條件下，12Cr1MoVG的力學性能要優于15CrMoG。Cr元素和Mo元素的加入，增強了鋼材的抗氧化性和高溫強度，此外，少量V元素的加入，進一步增強了12Cr1MoVG的熱強性。12Cr1MoVG的金相顯微組織為鐵素體加珠光體，或者為鐵素體加貝氏體。與20G和15CrMoG相同，在長期高溫環境下工作，12Cr1MoVG組織將發生球化。根據DL/T773-2016《火電廠用12Cr1MoV鋼球化評級標準》，按照球化組織特征，球化級別分為1級至5級，隨著球化級別的增加，材料的力學性能隨之降低。
