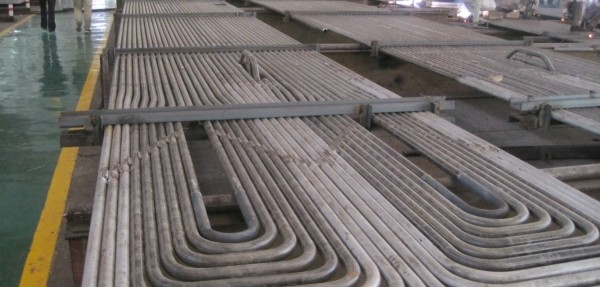

水冷壁彎管 F001BGD001C231\φ33.4×5.67\15CrMoG\六個頭內螺紋管

       塘寨電廠鍋爐為哈爾濱鍋爐廠引進英巴技術生產的國內第一批超臨界“W”爐，鍋爐燃用無煙煤，采用“W”火焰燃燒方式，24個狹縫式燃燒器布置在前后拱上。爐膛分為上下兩部分，下爐膛斷面尺寸為26.860m寬、23.666m深；上爐膛斷面尺寸為26.680m寬、12.512m深。在標高43.7m處設有中間混合集箱，通過該集箱實現水冷壁在上、下爐膛的過渡。下爐膛冷灰斗部分為四角形，前、后墻分別由395根規格為Φ35×6.4 MWT和2×70根規格為Φ33.4×5.67 MWT的優化型內螺紋管組成；兩側墻分別由245根規格為Φ35×6.4 MWT的優化型內螺紋管組成（材質15CrMoG）。冷灰斗以上到爐拱之間為八角形，四個切角分別由來自于前、后水的四組70根規格為Φ33.4×5.67 MWT的優化型內螺紋管通過異型三叉管變?yōu)?40根規格為Φ28.6×6.1 MWT的優化型內螺紋管組成。
