螺旋水冷壁管排 D32×5.5 5900×2448 15CrMoG

        一、技術要求：

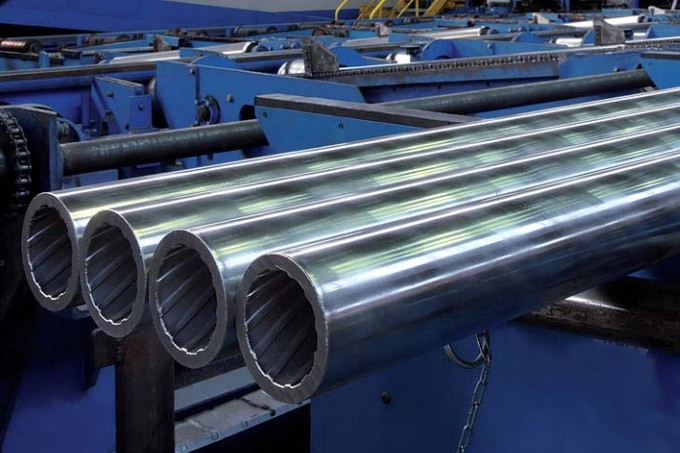

        1、螺旋水冷壁所用管子為高壓無縫光管，材質為15CrMoG，規格D32×5.5，符合GB/T5310-2017 《高壓鍋爐用無縫鋼管》要求；

        2、管排節距48mm，密封扁鋼材質SA387-Gr12CL1，規格δ6.4×16；

        3、每件螺旋水冷壁管排沿寬度方向分兩片制作便于安裝運輸，管子兩端50mm不焊扁鋼，管屏兩側帶半幅扁鋼；

        4、管子兩端坡口角度為35°；

        5、水壓試驗壓力42.95MPa，通球直徑不小于管子內徑70%。

        二、生產廠家需提供資料：

        (1)符合制造要求的相關資質；

        (2)爐管廠家出廠合格證、材質證明；

        (3)爐管水壓試驗報告；

        (4)管屏焊接質量證書；

        (5)鍋爐出廠合格證。
