q345b gb/t6479-2013低溫?zé)o縫鋼管

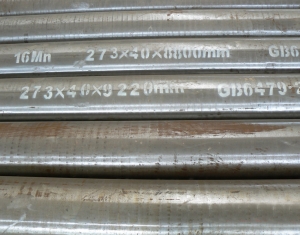

Q345B無(wú)縫鋼管

一、產(chǎn)品簡(jiǎn)介

Q345B低合金高強(qiáng)結(jié)構(gòu)鋼已經(jīng)廣泛應(yīng)用于車輛、船舶、壓力容器等，由于其具有良好的綜合力學(xué)性能，低溫性能和焊接性良好，Q345B無(wú)縫鋼管也已經(jīng)在油田管道工程中得以推廣。

Q345B表示屈服點(diǎn)（σs）為345MPa、質(zhì)量等級(jí)為B級(jí)的碳素結(jié)構(gòu)鋼。綜合性能好，低溫性能好，冷沖壓性能，焊接性能和可切削性能好?？捎糜?40℃以下寒冷地區(qū)的各種結(jié)構(gòu)。Q345過(guò)去的一種叫法為：16Mn?；瘜W(xué)成分詳見(jiàn)表一。

表一 Q345B低合金高強(qiáng)度結(jié)構(gòu)鋼的化學(xué)成分

三、焊接材料選用

根據(jù)實(shí)驗(yàn)室焊接工藝評(píng)定結(jié)果，焊接Q345B無(wú)縫鋼管（直徑不限，壁厚1.5~12mm）對(duì)接焊縫應(yīng)采用氬電連焊的方式，焊絲型號(hào)為H08Mn2SiA Φ2.5mm；焊條型號(hào)為E5016 Φ3.2mm。接頭坡口角度、鈍邊、根部間隙符合焊接工藝規(guī)程的要求；

焊條按說(shuō)明書的要求烘焙后，放入保溫桶內(nèi)，隨用隨取。冬季低氫型焊條烘干溫度350℃，恒溫時(shí)間1h，使用時(shí)間不超過(guò)4h，重復(fù)烘干次數(shù)不超過(guò)2次。

        Q345鋼概述：

       Q345鋼屬低合金高強(qiáng)度結(jié)構(gòu)鋼，不但強(qiáng)度高、塑性高、韌性高，還具有良好的焊接性能和冷加工性能，且成本相對(duì)低廉，因此在石油裝備制造業(yè)應(yīng)用極為廣泛。

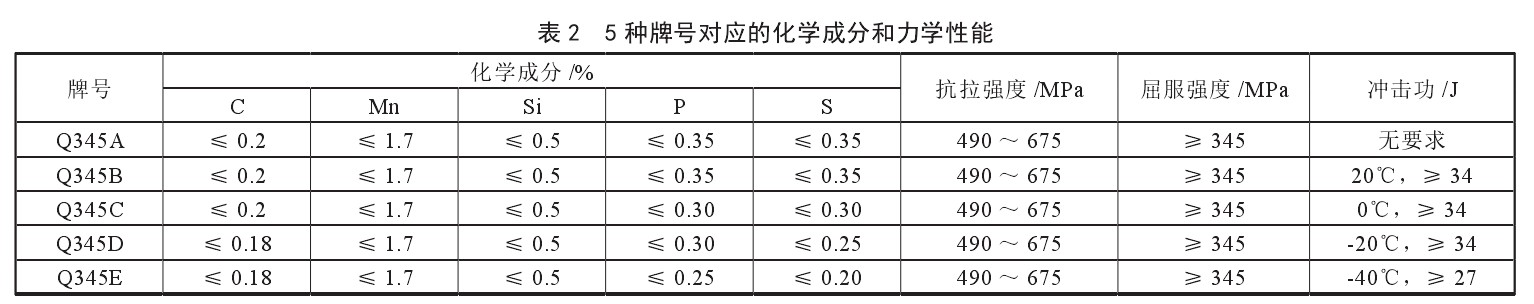

       Q345鋼屬于16Mn系列。根據(jù)沖擊功要求的不同，還可細(xì)分為Q345A、Q345B、Q345C、Q345D、Q345E共五種牌號(hào)，對(duì)應(yīng)的化學(xué)成分和和力學(xué)性能如下表所示。
