鋼管帶磁性了，如何消磁？

鋼管帶磁性，怎么辦？

[問]：碰到一個奇怪的問題，我負責的燃氣管道工程，管道對接時用手工電弧焊，焊接時發生嚴重偏弧。經檢查發現材質為20號，Φ159×6的無縫鋼管帶磁性了，請高手指點如何鋼管消磁？

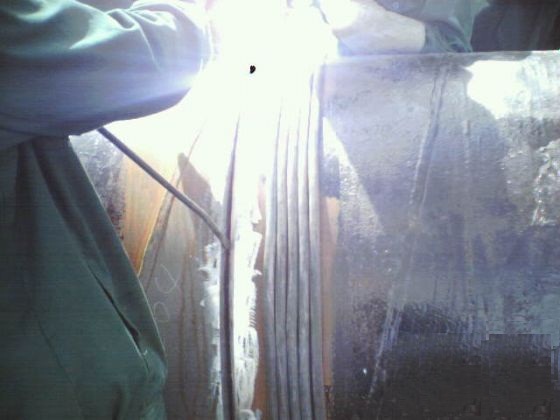

liushengzhi：我也碰到過類似的情況，當時就把焊接線纏繞在所要焊接的焊縫兩邊。多纏幾道。這樣偏弧的現象就好得多了。再就是注意地線的搭接位置不要離焊口太遠，這樣情況也會好很多。

ttdk：佩服大家的水平，我是搞施工的，由于施工現場條件限制，有時候處理起來比較難，所以最簡單的才是最方便的。我在一線干過多年，有個最簡單的方法，不過說出來請大家不要笑話，沒什么水平，不過最實用：那就是用錘子或是榔頭在管端敲擊，保證有效。不過一定注意力度，控制不要把管子敲擊變形。僅供參考。

塞外孤煙：管道消磁處理：一般工程所用鋼管為工廠切割坡口后的成品管道，管道內部產生了磁性，而且產生的磁性特別大，足以影響焊接。我們在實際工程中很好地解決了這一難題。可選用的方法如下：

　    1、采用物理消磁，在焊口附近繞線圈，通電消磁（此法最為有效）；

　　2、焊接時掉轉鋼管，嘗試改變極性；
　　3、如果工藝允許，可以根據母材及焊接工藝指導書中的要求加熱，鋼管坡口加熱到700℃消磁效果最好，但會降低機械性能，不宜采用。

化防陣：我曾經在筑龍電力論壇上提出過這個問題，當時我查閱相關資料表明是由于在管端坡口加工過程中坡口表面及附近產生組織轉變導致產生磁性；加熱消磁效果不明顯；通電消磁一般現場條件不具備；比較可行的方法就是最大限度地減小坡口的手持砂輪的打磨量，現在我采用切管機制作坡口，效果比較好，適當時可在焊縫兩側各加一條焊接地線。

sundoudou1：鋼管磁性很正常，但是磁性大的能吸焊絲就有點問題了。一般鋼管和鋼板都或多或少有點磁性，即使和強磁材料接觸過，剩磁也不大。

有幾方面的原因可以形成這種現象：1、鋼管加熱后急冷，表面生成大量的四氧化三鐵，內部出現馬氏體組織。2、管子冷拔等加工過，有較大的加工硬化現象。3、加工后使用吊裝的工具是強磁性磁鐵吸盤。4、管子自身生產質量有問題。5、焊絲有磁性。

解決辦法：1、先檢查管子的質量證明書有無問題。2、可以做取樣理化分析（檢查硬度、金相組織、化學分析等）。3、如果以上都合格，可以用消磁手段。三種方法消磁：一是施加反磁場；二是敲打，從一定高度摔打管子；三是加熱。
